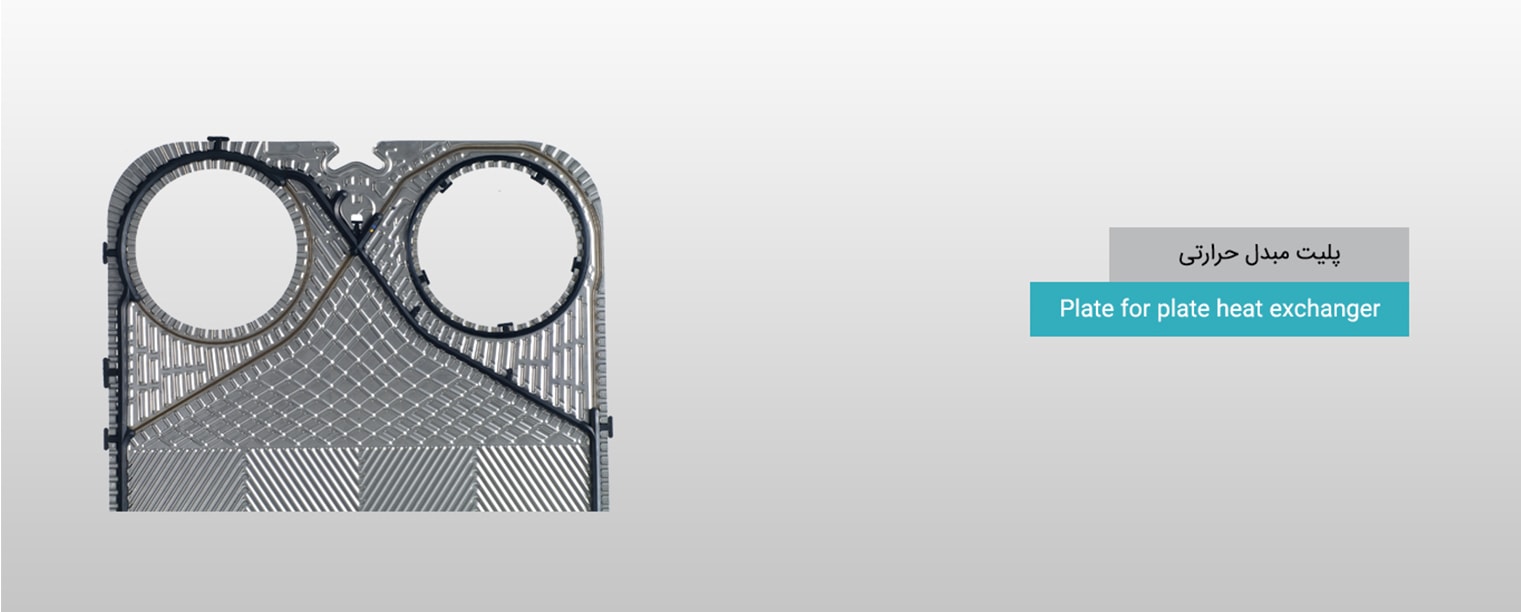

اسلاید پلیت مبدل حرارتی
اسلاید مبدل حرارتی صفحه ای بریز
مبدل حرارتی صفحه ای

مبدل حرارتی صفحه ای

مبدل حرارتی صفحه ای از جمله انواع مبدل های حرارتی می باشد که از چندین صفحه فلزی موج دار مختلف تشکیل شده است. از مهمترین عوامل گسترش کاربرد مبدل حرارتی صفحه ای در سایر صنایع ، می توان به بهبود هندسه صفحات، توسعه مواد اولیه و طراحی کارآمدتر آنها اشاره نمود. شرکت ره آورد ساعی، قادر است که طراحی و ساخت انواع مبدل های صفحه ای را حتی در تیراژ اندک و یا بصورت نمونه، در کوتاه ترین زمان ممکن و با قیمت قابل قبول به انجام رساند.

پلیت مبدل حرارتی صفحه ای

پلیت مبدل حرارتی صفحه ای

پلیت مبدل حرارتی صفحه ای _ صفحات تبادل دما (Plate)  _ ابتدا با روش های نوين، قالب های لازم ساخته شده و سپس توليد صفحات توسط آنها انجام مي شود. شرکت ره آورد ساعی، قادر است که طراحی و ساخت انواع پلیت مبدل حرارتی صفحه ای را حتی در تیراژ اندک و یا بصورت نمونه، در کوتاه ترین زمان ممکن و با قیمت قابل قبول به انجام رساند.

واشر مبدل حرارتی صفحه ای

واشر مبدل حرارتی صفحه ای

یکی از مهمترین فعالیتهای شرکت ره آورد ساعی، طراحی و ساخت واشر مبدل حرارتی صفحه ای می باشد . این شرکت با در اختیار داشتن پرس های منحصر به فرد ، توانایی دارد که نسبت به تولید واشر مبدل حرارتی صفحه ای با ابعاد خاص تا طول ۴۰۰۰ mm و یا واشر آببندی شیرهای پروانه ای تا سایز ۴۰ اینچ در یک مرحله و با تمامی کائوچوها اقدام نماید . واشر مبدل صفحه ای این شرکت مطابق با استاندارد های بین المللی می باشد.

مبدل حرارتی صفحه ای

مبدل حرارتی صفحه ای

مبدل‌ حرارتی صفحه‌ ای نسل نسبتا جدیدی از مبدل‌های حرارتی هستند که از تعدادی ورق نازک با سطوح مواج (سطوح تبادل دما) تشکیل شده‌اند. ویژگی دیگر این مبدل ها که آنها را در انجام این فرایند پر اهمیت تر می‌کند، قابلیت شستشو و تمیز کردن آن ها است.
مبدل حرارتی صفحه‌ ای ، نسبت به سایر انواع مبدل های حرارتی (به ویژه مبدل های حرارتی پوسته و لوله) از مزایای بیشتری برخوردارند که می توان به: ضرایب بالاتر انتقال حرارت، کامپکت بودن (فشرده بودن) و در نتیجه کوچکتر بودن ابعاد آنها (اشغال فضای کمتر) و سبک تر بودن، قابلیت استفاده در دما و فشارهای کاری مختلف، انعطاف پذیری ساختار مبدل نسبت به تغییر شرایط کاری، اتلاف حداقلی حرارت و … اشاره‌کرد.
مبدل حرارتی صفحه‌ ای، از نظر نحوه ی آب‌بندی، خود به انواع مختلفی تقسیم میشوند که مهم‌ترین آنها: مبدل حرارتی صفحه‌ ای واشردار، مبدل حرارتی صفحه‌ ای بریز، مبدل حرارتی جوشی (پوسته پلیت یا کامپابلاک) میباشند.

اطلاعات بیشتر

واشر مبدل حرارتی صفحه ای

یکی از انواع مبدل حرارتی صفحه‌ ای، مبدل حرارتی صفحه‌ای واشردار هستند که همان طور که از نام آن ها هم مشخص است توسط واشر لاستیکی فرایند آب‌بندی انجام می شوند. این واشرها با قرار گرفتن با آرایش مخصوص در شیار هایی که روی صفحات بدین منظور تعبیه شده‌ است، سبب جلوگیری از اختلاط سیال ‌ها و نشتی سیال به بیرون مبدل می ‌شوند. از خواص مختلف واشر ها می توان به سختی، خاصیت کشسانی، استحکام کششی، چگالی، مانایی فشار و … اشاره کرد. از مهم ترین و متداول ترین پایه های کائوچوی مورد استفاده در واشر های مبدل حرارتی صفحه‌ای NBR, EPDM, FKM, HNBR, … هستند که بر مبنای خواص مختلف سیال ها (که قبلا به آنها اشاره شد) و ویژگی مختلف پایه های کائوچو، نوع قابل استفاده انتخاب می شود.
واشر مبدل حرارتی صفحه‌ ای ممکن است با چسب های مخصوص، کلیپس (گیره) های تعبیه شده در کناره های واشر و یا دکمه های روی واشر به صفحه ها متصل شده و فرایند آب‌بندی را انجام دهند.

اطلاعات بیشتر

واشر مبدل حرارتی صفحه ای
پلیت مبدل حرارتی صفحه ای

پلیت مبدل حرارتی صفحه ای

جزء اصلی مبدل های حرارتی صفحه‌ ای همان طور که از نام آن ها نیز مشخص است، صفحه های انتقال حرارت یا پلیت مبدل حرارتی صفحه ای هستند. این صفحات دارای شیار ها و آرایش های مخصوصی هستند که سیال های سرد و گرم مابین این صفحات شیاردار در جریان هستند. اغتشاش زیاد سیال ها هنگام حرکت از بین این صفحات باعث افزایش راندمان انتقال حرارت شده و از اتلاف انرژی تا حد زیادی جلوگیری می کند.
جنس این صفحه ها به تناسب دما و نوع سیال در تماس با آن ها متغیر می باشد. رایج ترین جنس های مورد استفاده استیل های ضد زنگ از جمله آلیاژ هایی چون AISI316L, AISI304L ، آلیاژ های نیکل و یا گرید های مختلف تیتانیوم می باشند که بسته به شرایط سیال و خواص فیزیکی این آلیاژ ها، مواد اولیه مناسب، تعیین می گردد.
انواع روش های آب‌بندی صفحات از یکدیگر استفاده از واشر های آب‌بندی، جوشکاری صفحات به یکدیگر و یا لحیم کردن صفحات با روش های ویژه (روش بریزینگ) می باشد که بسته به نوع مبدل حرارتی صفحه‌ای مورد استفاده، روش مناسب اتخاذ می ‌گردد.

اطلاعات بیشتر

نقد و بررسی مبدل حرارتی صفحه ای

شرکت ره آورد ساعی در سال ۱۳۷۸ فعاليت خود را در زمينه طراحی و ساخت مبدل های حرارتی ، مبدل حرارتی صفحه ای ، قطعات يدکی و لاستيکی آغاز نمود . اين شرکت با بکارگيری مهندسين و تکنسين های مجرب و نرم افزارهای روز دنيا تا کنون توانسته است با توليدات خود در اين زمينه گامی هر چند کوچک در مسير قطع وابستگی صنايع کشور به اجناس خارجی بردارد و در اين راستا صرفه جويی های اقتصادی و زمانی بسياری را برای مشتريان خود به ارمغان آورده است .

با مبدل حرارتی صفحه ای بیشتر آشنا شوید

کاربرد مبدل های حرارتی در صنعت

صنایع غذایی

صنعت فولاد و ریخته گری

صنعت نفت ، گاز و پتروشیمی

صنعت تاسیسات و ساختمان
